Acoplador híbrido telefônico 2 linhas MTCLPRET2L

Linha NewNext | cód: 81.100.350

Preço sob consulta
Prazo de envio: Sob consulta
Aumentar fonte Diminuir fonte
Características gerais
- Entrada 127/220 Vca
- 2 linhas telefônicas
- Códigos 81.100.350

Descrição do produto

Os acopladores híbridos telefônicos permitem a conexão de áudio entre linhas telefônicas e o sistema de transmissão de emissoras de radiodifusão. Com o acionamento de apenas uma chave, o “ouvinte” é colocado “no ar” via linha telefônica. O produto possui uma fonte de alimentação própria para evitar ruídos provenientes da alimentação da linha telefônica, permanecendo independente de tensões de alimentação onde a central telefônica encontra-se distante ou na existência de vários telefones conectados na mesma linha. Acopladores híbridos são também conhecidos como “chaves híbridas”.

Benefícios

  • Possui fonte de alimentação interna e independente da linha telefônica para eliminar a possibilidade de ruídos e má qualidade de áudio;
  • Produto de alta confiabilidade, totalmente testado em processo de burn-in;
  • Ótima qualidade sonora com entrada e saída de áudio balanceadas de fábrica;
  • Operação em baixas temperaturas, garantindo maior eficiência do produto;
  • Facilidade de instalação e utilização;

Aplicações

Um acoplador híbrido (ou chave híbrida) é utilizado em qualquer aplicação que exija o acoplamento de uma linha telefônica a um sistema de transmissão.

  • Sistema de transmissão de emissoras de radiodifusão;
  • Aplicações cujo sinal do telefone é utilizado por uma mesa de som;
  • Realização de conferências com um grande número de participantes;
  • Emissoras que desejam interagir com seus ouvintes de um modo rápido e com ótima qualidade sonora e de transmissão.

Informações importantes

  • Invólucro do produto possui tratamento anticorrosivo e pintura eletrostática micro texturizada;

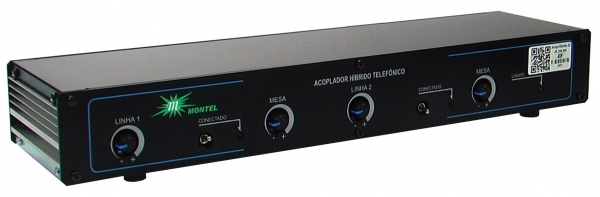

  • No painel frontal do acoplador híbrido existem dois controles individuais para ajuste do nível de áudio (ouvinte e mesa);

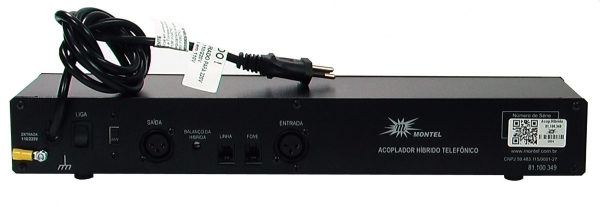

  • No painel traseiro do acoplador híbrido existe uma chave seletora de tensão de entrada para configuração em 110V ou 220V, dependendo da rede elétrica a ser utilizada;
  • São fornecidos modelos de acopladores híbridos para 1 ou 2 linhas telefônicas, podendo ser conectados até 4 telefones por linha;
  • O produto atende a proteção IP20 da norma NBR6146.

Garantia

Esta garantia é complementar à legal (90 dias) e garante este produto contra eventuais defeitos de fabricação que por ventura venham a ocorrer no prazo de 1 ano. O consumidor é responsável pelas despesas e segurança do transporte de ida e volta do produto à nossa Assistência Técnica.

► Especificações de Entrada de Alimentação

Tensão de Alimentação 127/220 Vac (+/- 15%) selecionável externamente
Eficiência Mínimo, 85% a plena carga com tensão AC nominal.
Isolação Entrada e Saída: 1.500 Vac
Entrada e Chassi: 1.500 Vac
Saída e Chassi: 500 Vac
Temperatura de trabalho De 0ºC a 60ºC de temperatura ambiente de trabalho a 100% de carga
Potência Menor que 0,004 KW

► Especificações Técnicas

Capacidade de Conexões Simultâneas 2 linhas telefônicas
Temperatura de Operação 0ºC à 60ºC
Umidade Máxima 95% sem condensação
Nível de entrada de áudio (linha telefônica) -15 dBm à +12 dBm
Nível máximo de saída de áudio para linha telefônica + 4dBm
Nível de entrada de áudio (ajustável) 60 mVrms à 1.3 Vrms
Nível de saída de áudio (ajustável) 0 à 2,2 Vrms
Resposta de freqüência de áudio 100 Hz à 35 KHz
Distorção Harmônica (máximo ) Melhor que 1%
Separação de áudio entre entrada e saída Melhor que 47 dB
Impedância de entrada de áudio 10K Ohms
Impedância de entrada de linha telefônica 600 Ohms
Impedância de saída de áudio 600 Ohms

► Dimensões Mecânicas

Largura 402 mm
Altura 61 mm
Comprimento 117 mm
Peso aproximado 2,3 Kg

Reservamos o direito de alterar qualquer característica sem prévio aviso
