Fonte mesa 13,6Vcc / 20A (26A pico) / bat 4A MTAC1220F

Descrição do produto

Uma fonte de alimentação é utilizada para converter tensões CA (corrente alternada) provenientes da rede elétrica em tensões CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão. Comparadas às fontes convencionais, as fontes chaveadas possuem maior rendimento, menor dissipação de calor e menor peso, além de garantirem total proteção contra qualquer anomalia de funcionamento, evitando transferência de tensão do primário (127 ou 220 Vca) para o secundário (equipamento). Os modelos com carregador de bateria são utilizados quando existe a necessidade de operação ininterrupta do sistema, onde mesmo na falta de energia, a carga continua sendo alimentada através da comutação automática para uma bateria.

Vídeos relacionados

• Demonstração do produto

​

• Qual é a diferença entre seleção de tensão por chave e bivolt automático?

​

• Qual é a diferença entre fonte chaveada e fonte linear?

​

• Qual é a tensão ideal para um equipamento de radiocomunicação?

​

• Como funciona a carga e flutuação de uma bateria?

​

• Quando utilizar um carregador de bateria ou uma fonte com carregador de bateria?

​

Benefícios

• Dimensão reduzida;

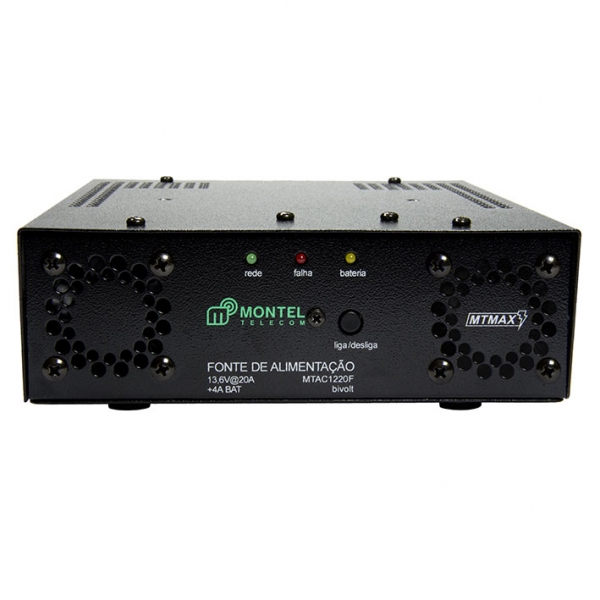

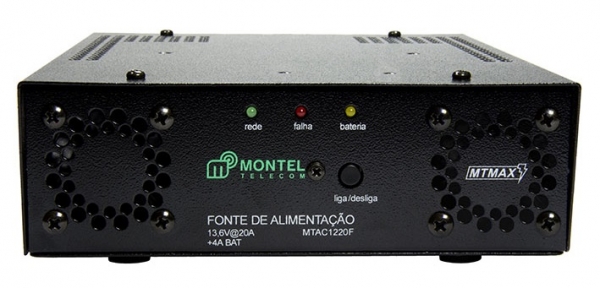

• Chave tipo “one touch” no painel frontal  liga/desliga;
• LEDs frontais permitem rápida visualização do estado da fonte;
• Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra sub e sobretensão;
• Flutuação automática de bateria após carga completa;
• Refrigeração forçada controlada por microcontrolador, acionando as ventoinhas somente quando necessário.

Aplicações

Uma fonte de alimentação é utilizada em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente de uma rede elétrica em tensão alternada.

• Links de áudio e/ou vídeo;
• Alarmes;
• Câmeras de vídeo;
• Estações fixas “Trunking”;
• Informática em geral;
• Estações de monocanais telefônicos;
• HUBs;
• Estações fixas ou repetidoras VHF e UHF, comerciais ou amadoras.

Informações importantes

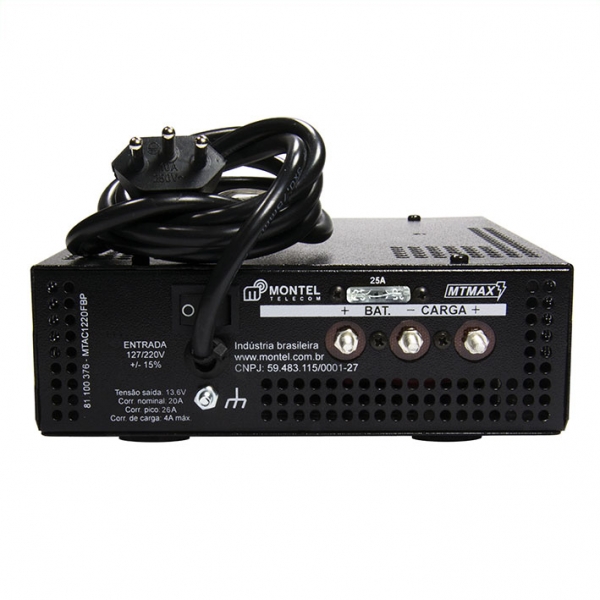

• Chave de desligamento geral na parte traseira;
• Caixa metálica com pintura eletrostática com tratamento anticorrosivo;
• Ajuste de tensão de saída externa realizado através de trimpot multivolta;
• Terminais de saída com parafusos rígidos, de baixa resistência elétrica;
• Produto totalmente microcontrolado;
• Atende a proteção IP20 da norma NBR6146.

Garantia

1 ano.

Memorial descritivo

Fonte de alimentação chaveada, com tensão de entrada 127/220VCA (+/-15%), tensão de saída 13,6 VCC ± 2%, corrente de pico 26 A e corrente em regime contínuo de 20 A. Com carregador/flutuador automático de bateria, corrente de carga 4 Ampères e flutuação 0,1 ampères. Temperatura de operação 0ºC ~ 60ºC. Tensão de Ripple menor que 5 mVRMS psofométricos e regulação de carga menor que 1%. Sinalização de ligado na rede elétrica, uso de bateria e falha, quando menor que 10,5V. Rearme automático. Proteção microcontrolada contra sobretensão, curto-circuito e inversão de polaridade e fusível de proteção na entrada de AC. Sistema “one touch” no painel frontal para ligar/desligar a fonte. Caixa metálica resistente a choques e vibrações, com boa dissipação térmica, e pintura a pó de alta resistência. Dimensões aproximadas L=172 x A=63 x C=208 com peso menor que 2Kg.

• Refrigeração forçada controlada por microcontrolador, acionando as ventoinhas somente quando necessário.
