Duplexador 148 a 163MHz / 4,6MHz / 70W MTDPLX160A

Linha MTMAX | cód: 81.100.415

Preço sob consulta
Prazo de envio: Sob consulta
Aumentar fonte Diminuir fonte
Características gerais
- Faixa de frequência 148 a 163 MHz
- Separação 4,6 MHz
- Potência 70W
Código 81.100.415 (conector "N")
- Acompanha cabo de conexão para rádio, escolha o modelo aqui
- Ajuste de frequência realizado conforme solicitação do cliente

Descrição do produto

Um duplexador de RF permite a ligação de um transmissor e um receptor de uma repetidora em uma mesma antena sem que haja degradação na qualidade do sinal recebido. Ao contrário da solução de duas antenas, a utilização de um duplexador garante que a área de cobertura da recepção e transmissão seja a mesma em relação a duas antenas, sendo a isolação entre o receptor e transmissor suficiente para um bom desempenho do receptor. Além disso, a instalação na torre se torna muito mais simples com apenas uma antena e um cabo.

Vídeos relacionados

Benefícios

  • Menor perda por inserção e alta isolação entre transmissão e recepção garantem maior eficácia em seu sistema de comunicação;
  • Testado em fábrica em sistema “Burn-in” que simula o funcionamento em campo com rádios bidirecionais, garantindo um produto de alta confiabilidade;
  • Otimizado para sistemas de rádio digital bidirecional (Narrow Band);
  • Aceita alto tráfego de trabalho;
  • Fator de qualidade altíssimo (Q) devido ao travamento das bobinas em apenas 4 pontos;
  • Cabo coaxial resistente a alta temperatura e alta potência (especificado para até 375 Watts);
  • Tampa plástica de proteção nos conectores evita danos no manuseio e transporte, bem como penetração de poeira e umidade em seus contatos.

Aplicações

Um duplexador de RF é utilizado quando se deseja utilizar apenas 1 antena para transmitir e receber sinais de RF.

  • Sistemas de repetidoras de sinal de RF em VHF;
  • Sistemas de monocanais telefônicos;
  • Sistemas de telefonia móvel.

Informações importantes

  • O ajuste de frequência é realizado conforme solicitação do cliente, portanto, é preciso informar ao fabricante as frequências de entrada (RX) e saída (TX) da repetidora no ato da compra do produto. Tenha em mente que essas frequências devem ser definitivas. Mudar as frequências de operação de um duplexador quase sempre resulta em enviá-lo de volta ao fabricante, gerando um custo adicional;
  • Produto tipo passa-banda/rejeita-banda, com 6 cavidades ressonantes e resistente a altas temperaturas;
  • Ajustado por Network Analyzer;
  • Atende a proteção IP20 da norma NBR6146.

Garantia

1 ano.

Memorial descritivo

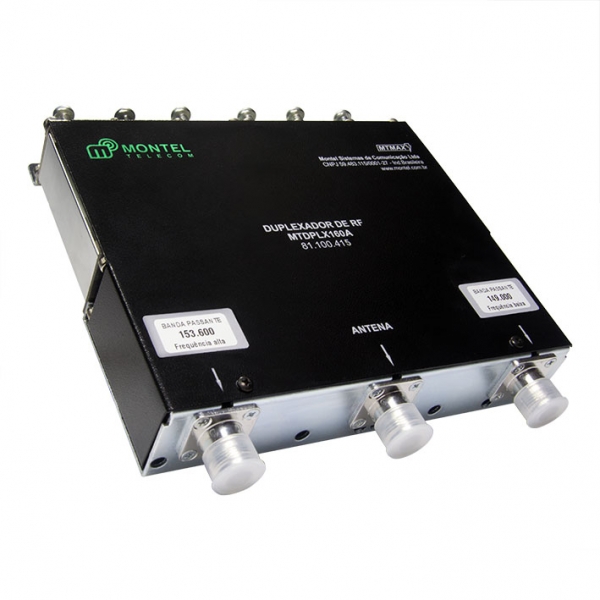

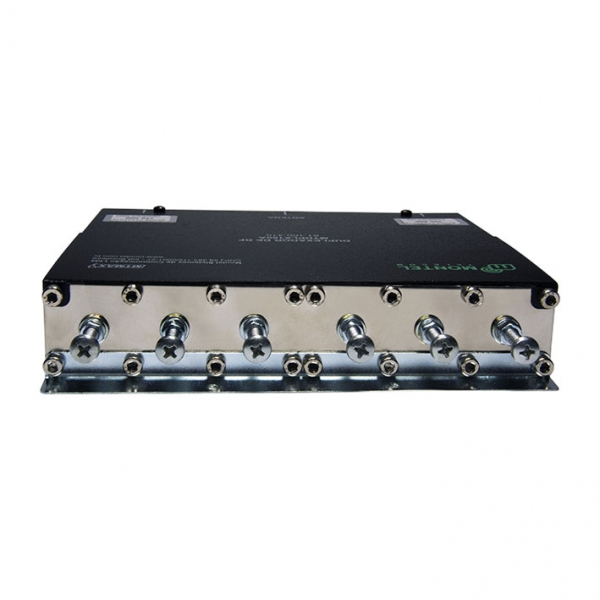

Duplexador helicoidal de 6 cavidades construído em alumínio extrudado com cabos coaxiais para alta temperatura envoltos em uma tampa de proteção com tratamento contra corrosão e pintura eletrostática de alta resistência. Otimizado para sistemas digitais (Narrow Band) e alto trafego de trabalho, fornecimento de gráfico de resposta de frequência com detalhes de perda de potência direta e refletida, alto fator de qualidade (Q) com travamento das bobinas em 4 pontos, atende a norma NBR6146, 70 Watts de potência máxima, faixa de frequência de 148 a 163 MHz, separação entre TX e Rx = 4,6 MHz conforme designação de frequência da Anatel, Perda máxima por insersão de 1 dB, VSWR de entrada melhor que 1,5:1, isolação mínima entre TX e RX de -90 dB, temperatura de trabalho de -30 ºC ~ 60ºC e dimensões mecânicas L=183, A=36 e C=200.

► Especificações Elétricas

Faixa de Frequência 148 à 163 MHz
Separação de Frequência 4,6 MHz
Perda por Inserção Máximo de 1,0 dB (tx↔ant/rx↔ant)
VSWR de Entrada Menor que 1.5:1 (18dB S11)
Impedância 50 Ohms
Potência de Entrada 70 Watts máximo
Número de Cavidades 6

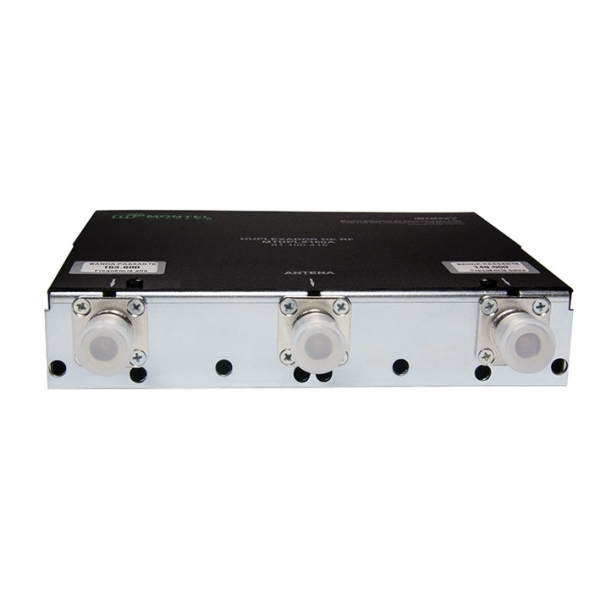

Conectores Antena: N fêmea ou U fêmea com adaptador
RX: N fêmea
TX: N Fêmea
Isolação (rejeição) Mínimo de 90 dB (tx↔rx)
Supressão de ruído Mínimo de 90 dBc
Temperatura de Operação - 30ºC à 60ºC

► Dimensões Mecânicas

Largura 183 mm
Altura 36 mm
Comprimento 200 mm
Peso aproximado 1,0 Kg

Reservamos o direito de alterar qualquer característica sem prévio aviso
